網絡綜合布線方案
綜合布線系統的結構

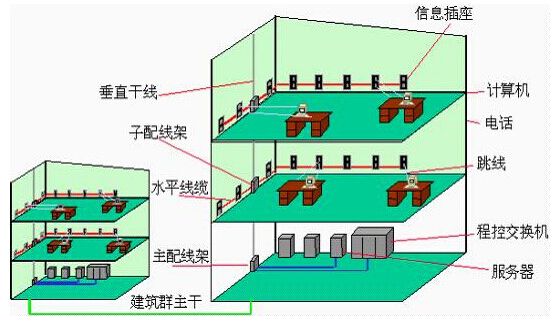

綜合布線系統部分結構如下圖所示：
綜合布線系統部分結構如下圖所示：
根據綜合布線國際標準ISO 11801的定義，綜合布線系統可由以下子系統組成：
a.工作區子系統(Work Area Subsystem)
工作區子系統由信息插座延伸至用戶終端設備的布線組成，包括信息插座和相應的連接軟線。用戶能方便地把計算機、電話、傳真等不同的終端設備接入大樓的通信網絡系統。
b.水平布線子系統(Horizontal Subsystem)
水平布線子系統由樓層配線間延伸至信息插座的布線組成，通?？刹捎贸孱愲p絞線，我們這里采用的是超五類雙絞線，也可采用光纜以滿足高傳輸帶寬應用或長傳輸距離的要求。水平布線提供大樓網絡通信系統到用戶終端設備的信息傳輸。
c.建筑物主干子系統(Building Backbone Subsystem)
建筑物主干子系統由大樓配線間延伸至各樓層配線間的布線組成。該子系統亦包括各配線間的配線架，跳接線等。采用的線纜是超五類雙絞線。大樓配線間和樓層配線間通常也用于放置網絡設備和其他有源設備。建筑物主干子系統提供大樓內通信網絡信息交換的主干通道。
d.建筑群布線子系統(Campus Cabling Subsystem)
建筑群布線子系統由建筑群配線間延伸至各大樓配線間的布線組成。采用的線纜為光纖，。建筑群配線間通常也用于放置電信接入設備和廣域網連接設備。建筑群布線子系統提供了各建筑物間通信網絡連接和信息交換的通道。
系統總體設計
以上就是布線的國際標準，因此采用高速大容量光纖主干建設公司公司的園區網絡主干
為了滿足公司將來靈活組網的需要，在總部辦公樓、分公司等建筑物內各設有配線間。整個園區設備間機房安置在總部大樓，各分公司的設備間機放安置在各分公司。
為充分滿足公司內部及對外高速高容量信息通信的需要，系統采用高速高容量的多模光纖作為園區的網絡主干。
建筑物內采用先進的超五類非屏蔽布線系統
根據技術規范，選用高性能UTP 非屏蔽系統，傳輸參數可達到200MHz，通道傳輸性能在200 MHz 時ACR>3dB, 250MHz 時ACR> 0 dB，通道傳輸性能不低于招標技術要求所附性能參數表的要求。因此，本方案建議采用超五類UTP 產品，其傳輸帶寬可達200MHZ 以上，可靠支持新的千兆以太網、2.4Gbps ATM及高達550MHZ的寬帶語音應用，為今后新的高速網絡應用留有充足的性能余量。
系統結構設計描述
整個結構化布線系統由工作區子系統、水平干線子系統、管理子系統、主干子系統、設備間子系統及建筑群子系統等六個子系統構成，方案設計時充分考慮了高度的可靠性、先進性、靈活性、可擴充性、易管理性及性能價格比高等優點。
布線系統結構如下：
a.工作區子系統(Work Area Subsystem)
工作區子系統由信息插座延伸至用戶終端設備的布線組成，包括信息插座和相應的連接軟線。用戶能方便地把計算機、電話、傳真等不同的終端設備接入大樓的通信網絡系統。
b.水平布線子系統(Horizontal Subsystem)
水平布線子系統由樓層配線間延伸至信息插座的布線組成，通?？刹捎贸孱愲p絞線，我們這里采用的是超五類雙絞線，也可采用光纜以滿足高傳輸帶寬應用或長傳輸距離的要求。水平布線提供大樓網絡通信系統到用戶終端設備的信息傳輸。
c.建筑物主干子系統(Building Backbone Subsystem)
建筑物主干子系統由大樓配線間延伸至各樓層配線間的布線組成。該子系統亦包括各配線間的配線架，跳接線等。采用的線纜是超五類雙絞線。大樓配線間和樓層配線間通常也用于放置網絡設備和其他有源設備。建筑物主干子系統提供大樓內通信網絡信息交換的主干通道。
d.建筑群布線子系統(Campus Cabling Subsystem)
建筑群布線子系統由建筑群配線間延伸至各大樓配線間的布線組成。采用的線纜為光纖，。建筑群配線間通常也用于放置電信接入設備和廣域網連接設備。建筑群布線子系統提供了各建筑物間通信網絡連接和信息交換的通道。
系統總體設計
以上就是布線的國際標準，因此采用高速大容量光纖主干建設公司公司的園區網絡主干
為了滿足公司將來靈活組網的需要，在總部辦公樓、分公司等建筑物內各設有配線間。整個園區設備間機房安置在總部大樓，各分公司的設備間機放安置在各分公司。
為充分滿足公司內部及對外高速高容量信息通信的需要，系統采用高速高容量的多模光纖作為園區的網絡主干。
建筑物內采用先進的超五類非屏蔽布線系統
根據技術規范，選用高性能UTP 非屏蔽系統，傳輸參數可達到200MHz，通道傳輸性能在200 MHz 時ACR>3dB, 250MHz 時ACR> 0 dB，通道傳輸性能不低于招標技術要求所附性能參數表的要求。因此，本方案建議采用超五類UTP 產品，其傳輸帶寬可達200MHZ 以上，可靠支持新的千兆以太網、2.4Gbps ATM及高達550MHZ的寬帶語音應用，為今后新的高速網絡應用留有充足的性能余量。
系統結構設計描述
整個結構化布線系統由工作區子系統、水平干線子系統、管理子系統、主干子系統、設備間子系統及建筑群子系統等六個子系統構成，方案設計時充分考慮了高度的可靠性、先進性、靈活性、可擴充性、易管理性及性能價格比高等優點。
布線系統結構如下：
在施工中注意事項
?、抛屑?xì)查閱其它專業的施工圖紙
在施工前，必須仔細查閱其他專業的施工圖紙，尤其是土建結構施工圖、水、電、通風施工圖。因?yàn)樗铰酚傻拈L(zhǎng)短將會對設計的等級有一定的影響，而土建結構施工圖、水、電、通風施工圖對水平布線子系統管線路由的走向影響最大。在審圖時，建議用比例尺在圖紙上認真測量，為水平布線子系統找出最合理的路由走向，這樣既節省水平線纜的長度，又避免與其他專業管路發生沖突，由于電氣專業管線不可避免的要與其他各專業管路交叉重疊，發生矛盾的現象，給土建專業帶來地面超高等問題。綜合布線一般由專業公司負責安裝調試，施工方僅做管路預埋、線纜敷設，如果在施工中敷衍了事，不遵循“管線路由最短”的原則，就會增加水平布線子系統管線的長度，不利于提高綜合布線系統的通信能力、不利于通信系統的穩定性、不利于通信傳輸速率的提高。
?、平ㄗh在施工中應滿足設計裕量。
因?yàn)樵趯?shí)際施工中，不可能使水平線纜一直保持直線路由，所以實際安裝中，需要的線纜總會比圖紙上統計的量大的多，這就需要電氣工程師考慮一定的裕量。裕量的計算方法是將一張平面圖紙上離配線架最遠的信息點的線纜圖紙長度（圖紙上用比例尺量出的長度），和最近的信息點的線纜圖紙長度相加，除以2，得出得數值為信息點的平均圖紙長度，取平均長度的30%作為裕量。否則就會造成不必要的材料浪費或不足。
?、遣捎觅|(zhì)量可靠的管路和線纜，以避免日后的麻煩
在大多數設計中，水平布線子系統是被設計在吊頂、墻體或底板內的，所以可以認為水平子系統是不可更改、永久的系統。在安裝中，應盡量使用性能優良、質量可靠的管路和線纜，保證用戶日后不破壞建筑結構。
?、葒?yán)格遵守綜合布線系統規范
良好的安裝質量，可以使水平布線子系統在其工作周期內，始終保證良好工作狀態和穩定的工作性能，尤其對于高性能的通信線纜和光纖，安裝質量的好壞對系統的開通影響尤其顯著，因此在安裝線纜中，要嚴格遵守EIA/TIA569規范標準。
?、蛇x材標準必須一致
綜合布線系統所選用的線纜、信息插座、跳線、連接線等部件，必須與選擇的類型一致，如選用超5類標準，則線纜、信息插座、跳線、連接線等部件必須為超5類；如系統采用屏蔽措施，則系統選用的所有部件均為屏蔽部件，只有這樣才能保證系統屏蔽效果，達到整個系統的設計性能指標。
?、抛屑?xì)查閱其它專業的施工圖紙
在施工前，必須仔細查閱其他專業的施工圖紙，尤其是土建結構施工圖、水、電、通風施工圖。因?yàn)樗铰酚傻拈L(zhǎng)短將會對設計的等級有一定的影響，而土建結構施工圖、水、電、通風施工圖對水平布線子系統管線路由的走向影響最大。在審圖時，建議用比例尺在圖紙上認真測量，為水平布線子系統找出最合理的路由走向，這樣既節省水平線纜的長度，又避免與其他專業管路發生沖突，由于電氣專業管線不可避免的要與其他各專業管路交叉重疊，發生矛盾的現象，給土建專業帶來地面超高等問題。綜合布線一般由專業公司負責安裝調試，施工方僅做管路預埋、線纜敷設，如果在施工中敷衍了事，不遵循“管線路由最短”的原則，就會增加水平布線子系統管線的長度，不利于提高綜合布線系統的通信能力、不利于通信系統的穩定性、不利于通信傳輸速率的提高。
?、平ㄗh在施工中應滿足設計裕量。
因?yàn)樵趯?shí)際施工中，不可能使水平線纜一直保持直線路由，所以實際安裝中，需要的線纜總會比圖紙上統計的量大的多，這就需要電氣工程師考慮一定的裕量。裕量的計算方法是將一張平面圖紙上離配線架最遠的信息點的線纜圖紙長度（圖紙上用比例尺量出的長度），和最近的信息點的線纜圖紙長度相加，除以2，得出得數值為信息點的平均圖紙長度，取平均長度的30%作為裕量。否則就會造成不必要的材料浪費或不足。
?、遣捎觅|(zhì)量可靠的管路和線纜，以避免日后的麻煩
在大多數設計中，水平布線子系統是被設計在吊頂、墻體或底板內的，所以可以認為水平子系統是不可更改、永久的系統。在安裝中，應盡量使用性能優良、質量可靠的管路和線纜，保證用戶日后不破壞建筑結構。
?、葒?yán)格遵守綜合布線系統規范
良好的安裝質量，可以使水平布線子系統在其工作周期內，始終保證良好工作狀態和穩定的工作性能，尤其對于高性能的通信線纜和光纖，安裝質量的好壞對系統的開通影響尤其顯著，因此在安裝線纜中，要嚴格遵守EIA/TIA569規范標準。
?、蛇x材標準必須一致
綜合布線系統所選用的線纜、信息插座、跳線、連接線等部件，必須與選擇的類型一致，如選用超5類標準，則線纜、信息插座、跳線、連接線等部件必須為超5類；如系統采用屏蔽措施，則系統選用的所有部件均為屏蔽部件，只有這樣才能保證系統屏蔽效果，達到整個系統的設計性能指標。
